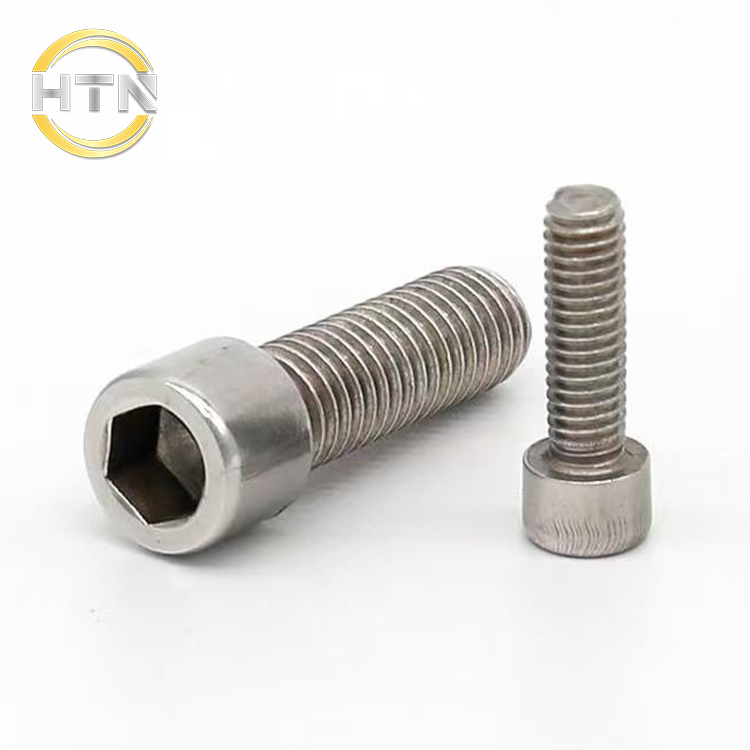

Gr5 M14 Titan Bolzen DIN912 Hex Socket Kopf Kappe Schraube

Category: Titan-Bearbeitungsteil

Material: Ti-6Al-4V (Klasse 5) Titanlegierung.
Gewindegröße: M3 ~ M64.
Zugfestigkeit: 895 MPa ~ 950 MPa.
Ausbeutefestigkeit: ≥ 830 MPa.

Details

Das Produkt ist ein leistungsstarkes Befestigungsmittel, das für Anwendungen entwickelt wurde, die eine überlegene Festigkeit, leichte Eigenschaften und eine ausgezeichnete Korrosionsbeständigkeit erfordern. Diese aus hochwertigen Titanlegierungen gefertigten Schrauben bieten eine optimale Kombination aus mechanischen Eigenschaften, die herkömmliche Stahlbefestigungsmittel übertreffen. Unsere Produkte sind so entwickelt, dass sie sich in Umgebungen hervorragen, in denen Gewichtsreduktion, hohe Festigkeit und Widerstand gegenüber rauen Bedingungen von höchster Bedeutung sind.

Produktname：DIN912 M14 Titanium Bolzen

Material: Ti-6Al-4V (Klasse 5) Titanlegierung

Gewindegröße: M3 ~ M64

Zugfestigkeit: 895 MPa ~ 950 MPa

Ausbeutefestigkeit: ≥ 830 MPa

Dehnung: 10% ~ 14%

Härte: 33-37 HRC

Temperaturbereich: -55°C bis 315°C

Korrosionsbeständigkeit: Ausgezeichnet in marinen und chemischen Umgebungen

Gewicht: ca. 40 % leichter als Stahläquivalente

Die spezifischen Spezifikationen können nach Ihren Anforderungen hergestellt und geliefert werden.

Gewindegröße D			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pitch	Coarse Thread	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Fine Thread Pitch-1	–	–	–	–	–	–	–	–	1	1.25	1.25	1.5	1.5	1.5	1.5	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Fine Thread Pitch-2	–	–	–	–	–	–	–	–	–	1	1.5	–	–	2	2	2	–	–	–	–	–	–	–	–	–	–	–	–	–
dk	plain head	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	knurled heads	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67	32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
da	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
ds	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56	64	72	80	90	100
ds	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44	19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominal Size		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05	17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23	17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10	11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6	9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
