Im Bereich der Metallwerkstoffe zeichnen sich Titan und Titanlegierungen durch ihre einzigartigen Eigenschaften aus und finden breite Anwendung in zahlreichen Branchen wie der Luft- und Raumfahrt, der Medizintechnik und der chemischen Industrie. Die Passivierung, eine Schlüsseltechnologie zur Verbesserung der Leistungsfähigkeit und Langlebigkeit von Titanlegierungen, spielt dabei eine unverzichtbare Rolle. Die Fortschritte dieses wichtigen Prozesses werden kontinuierlich von der Brancheninformationsplattform „Titanium Home“ dokumentiert und bieten Fachleuten innerhalb und außerhalb der Branche zeitnahe und umfassende Informationen.

Grundlagen der Passivierung und die natürlichen Vorteile von Titanlegierungen
Passivierung bezeichnet die Behandlung eines Metalls mit einem starken Oxidationsmittel oder durch elektrochemische Verfahren, um seine Oberfläche zu inaktivieren. Ziel ist es, die Metalloberfläche in einen Zustand zu versetzen, der nicht leicht oxidiert und dadurch die Korrosionsrate des Metalls verringert. Auch die starke Reduzierung der chemischen Aktivität eines aktiven Metalls oder einer Legierung auf einen Zustand, der dem eines Edelmetalls ähnelt, wird als Passivierung bezeichnet.

Titan und Titanlegierungen weisen dank ihrer Fähigkeit, schnell einen Oxidfilm mit einer Dicke von wenigen Nanometern bis zu mehreren zehn Nanometern auf ihrer Oberfläche zu bilden, ein außergewöhnlich gutes Passivierungsverhalten auf. Dieser natürliche Oxidfilm wirkt wie eine robuste „Panzerung“ und verleiht Titanlegierungen eine ausgezeichnete Korrosionsbeständigkeit, wodurch sie auch in anspruchsvollen Umgebungen stabile Leistungen erbringen.

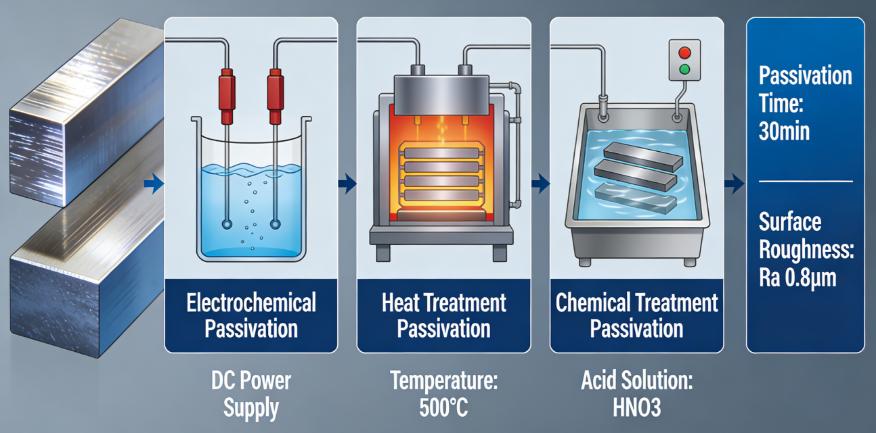

Gängige Passivierungsverfahren für Titanlegierungen

Elektrochemische Passivierung
Die elektrochemische Passivierung nutzt elektrochemische Prinzipien, um einen dichten Oxidfilm auf der Oberfläche der Titanlegierung zu bilden. Dieser Oxidfilm wirkt wie eine dichte Schutzschicht und verhindert effektiv Korrosion in chemischen Medien sowie Kratzer während der Bearbeitung. Die elektrochemische Passivierung umfasst im Wesentlichen zwei Verfahren: die anodische Oxidation und die kathodische Reduktion. Die anodische Oxidation ist das am weitesten verbreitete Verfahren für Titan- und Titanlegierungsprodukte.

Anhand gängiger Titanprodukte wie Titanbecher und -stäbchen lässt sich zeigen, dass die anodische Oxidation einen sehr dünnen (farblosen und transparenten) Oxidfilm auf deren Oberfläche erzeugt. Trifft Licht auf diesen Oxidfilm, kommt es zur Lichtbrechung. Oxidfilme unterschiedlicher Dicke führen dazu, dass das menschliche Auge verschiedene Farben wahrnimmt. Die Dicke des Oxidfilms beginnt bei minimalen 0,01 µm und nimmt in Schritten von 0,01 µm bis maximal 0,15 µm zu. Diese Variation der Dicke verleiht Produkten aus reinem Titan ihre satten und lebendigen Farben, weshalb Titan auch als „traumhafter“ Werkstoff bekannt ist.

Wärmebehandlung und Passivierung
Bei der Wärmebehandlung und Passivierung wird die Titanlegierung in einem beheizten Ofen unter festgelegten Zeit- und Temperaturbedingungen oxidiert. Nach der Bildung einer Oxidschicht bestimmter Dicke erfolgt ein schnelles Abschrecken, um einen dichten Oxidfilm zu erzeugen. Dieser Oxidfilm kann die Korrosionsbeständigkeit der Titanlegierung deutlich erhöhen und ihr auch in aggressiven chemischen Umgebungen gute Eigenschaften verleihen. Beispielsweise können in manchen Chemieanlagen Titanlegierungskomponenten, die einer Wärmebehandlung zur Passivierung unterzogen wurden, über lange Zeiträume stabil betrieben werden, wodurch die Wartungs- und Austauschkosten der Anlagen gesenkt werden.

Chemische Passivierung
Die chemische Passivierung umfasst zwei Schritte: Beizen und chemische Passivierung. Beizen ist ein gängiges Verfahren zur Bearbeitung von Titan und Titanlegierungen. Es dient hauptsächlich dazu, Ölflecken, Oxidschichten und Verunreinigungen von der Oberfläche der Titanlegierung zu entfernen und so optimale Bedingungen für die nachfolgende chemische Passivierung zu schaffen. Bei der chemischen Passivierung wird die Oberfläche der Titanlegierung in einer Lösung mit spezifischen chemischen Substanzen behandelt. Dadurch bildet sich eine dichte Oxidschicht auf der Oberfläche, die den Oberflächenzustand stabilisiert und die Haltbarkeit und Korrosionsbeständigkeit der Titanlegierung verbessert.

Detaillierter Prozess und Vorsichtsmaßnahmen für den Beiz-Passivierungsprozess

Vorbehandlung
Vor dem Beizen und Passivieren müssen Verunreinigungen wie Schmutz auf der Oberfläche der Titanlegierung zunächst mechanisch entfernt werden. Anschließend erfolgt eine Entfettung und Entölung. Dieser Schritt ist entscheidend, da Oberflächenschmutz und Öl die Wirksamkeit des Beizens und Passivierens beeinträchtigen und zu einer ungleichmäßigen Oxidbildung führen können. Dadurch wird die Korrosionsbeständigkeit der Titanlegierung verringert.

Prozesskontrolle
Die Prozesskontrolle ist beim Beizen und Passivieren von zentraler Bedeutung. Zum Beizen wird üblicherweise eine Salpetersäurelösung (HNO₃) verwendet. Erfahrungsgemäß beträgt das Verhältnis von Salpetersäure zu Wasser typischerweise 1:10 oder 1:15. Bei einem falschen Verhältnis oder Fehlern im Prozessablauf entsteht aus dem Prozessbehälter eine große Menge gelber Rauch. Dieser gelbe Rauch verschmutzt nicht nur die Umwelt, sondern stellt auch eine Gefahr für die menschliche Gesundheit dar. Daher müssen das Verhältnis der Salpetersäurelösung und die Betriebsbedingungen während des Prozesses streng kontrolliert werden.

Beizzeit
Unter ansonsten konstanten Bedingungen gilt: Je länger die Beizzeit, desto gründlicher die Reaktion und theoretisch desto besser der Beizeffekt. Titan besitzt jedoch eine starke Affinität zu Wasserstoff. Bei zu langer Beizzeit nimmt die vom Titan absorbierte Wasserstoffmenge allmählich zu. Das Eindringen von Wasserstoff kann die Zähigkeit der Titanlegierung verringern und zu Wasserstoffversprödung führen, was die Eigenschaften der Titanlegierung erheblich beeinträchtigt. Daher ist eine Beizzeit von 5 bis 10 Minuten optimal.

Nachbehandlung
Nach dem Beizen ist ein gründliches Abspülen mit Wasser erforderlich, um Beizlösungsreste und Verunreinigungen zu entfernen. Das Abspülen muss sorgfältig erfolgen, um sicherzustellen, dass keine sauren Substanzen auf der Oberfläche der Titanlegierung zurückbleiben. Andernfalls wird die nachfolgende chemische Passivierung und die Qualität der Oxidschicht beeinträchtigt. Nach dem Abspülen ist eine Trocknung erforderlich, um Oberflächenfeuchtigkeit zu entfernen und so erneute Rostbildung oder andere Korrosionserscheinungen auf der Oberfläche der Titanlegierung zu verhindern.

Sicherheit und Umweltschutz
Beim Beizen und Passivieren von Titanlegierungen ist der sachgemäßen Umgang mit sauren Lösungen unerlässlich. Saure Lösungen sind stark korrosiv. Bei Austritt oder unsachgemäßer Entsorgung können sie schwerwiegende Umweltverschmutzungen verursachen und die Gesundheit schädigen. Daher müssen die Bediener die Sicherheitsvorschriften strikt einhalten und Schutzausrüstung wie Schutzhandschuhe, Schutzbrille und Schutzkleidung tragen. Gleichzeitig müssen saure Lösungen ordnungsgemäß behandelt werden, um die Einhaltung der Umweltauflagen zu gewährleisten.

Fazit
Die Passivierung von Titanlegierungen ist ein gängiges Oberflächenbehandlungsverfahren. Es entfernt effektiv Oxide, Korrosionsprodukte und andere Verunreinigungen von der Oberfläche und verbessert so die Oberflächenqualität und die Materialeigenschaften. Durch die Anwendung verschiedener Methoden wie elektrochemischer, wärmebehandelter und chemischer Passivierung sowie die sorgfältige Kontrolle und Durchführung des Beiz- und Passivierungsprozesses behalten Titanlegierungen ihre Leistungsfähigkeit auch unter anspruchsvollen Umgebungsbedingungen. Dies verlängert ihre Lebensdauer und leistet einen wichtigen Beitrag zur Entwicklung verschiedener Industriezweige. Mit dem kontinuierlichen Fortschritt der Technologie wird auch der Passivierungsprozess von Titanlegierungen ständig verbessert und innoviert, wodurch sich noch breitere Anwendungsmöglichkeiten für Titanlegierungen eröffnen.
